Светопрозрачные конструкции (витражное остекление)

Светопрозрачные конструкции (витражи) – сочетание стекла и металла. Такое решение имеет ряд неоспоримых преимуществ:

  • - Помещения становятся светлее. Легкость, прозрачность, обеспечение максимального света – создается особый уют во внутреннем пространстве здания. Визуальный контакт с окружающей средой.
  • - Высокая звукоизоляция и теплоизоляции помещения.
  • - Долговечность и устойчивость к воздействию атмосферных факторов.
  • - Надежная конструкция за счет использования стекла и минимального количества несущих и крепежных деталей выглядит элегантно.

Внешние и внутренние светопрозрачные конструкции

Все светопрозрачные конструкции подразделяются на внешние (отделяют помещение от улицы) и внутренние (зонирование пространства помещений).



Внешние конструкции Внутренние конструкции

Остекление фасадов

Витрины

Светопрозрачное кровельное покрытие, зенитные фонари

Входные дверные группы и окна

Зимние сады



Внутренние перегородки

Межкомнатные двери и окна

Атриумы

Ограждения холлов, лифтовых шахт

Перила лестниц

Прочее

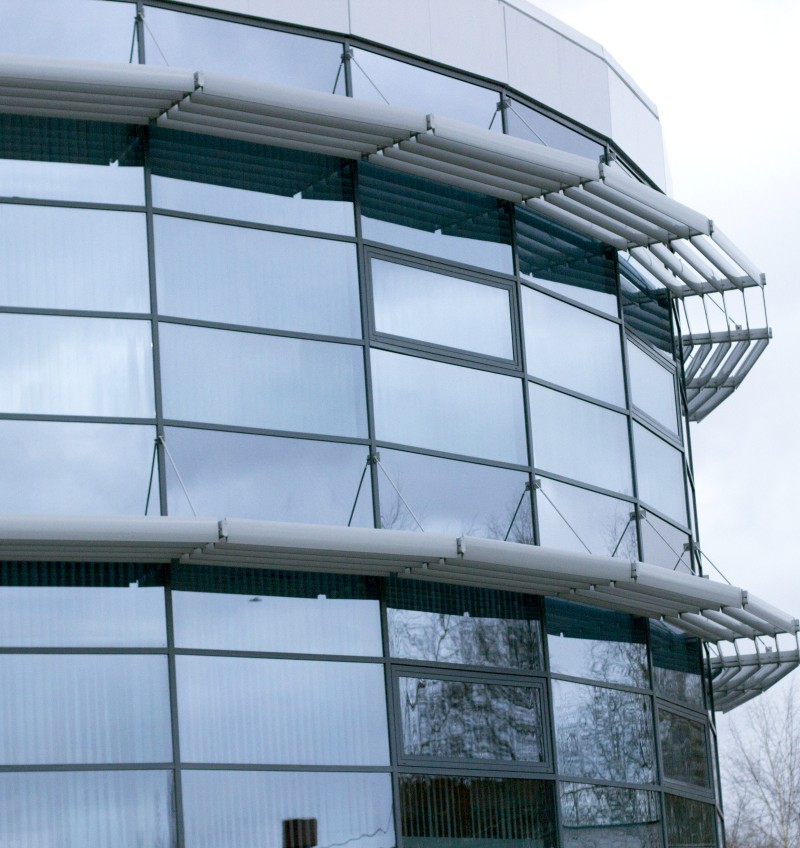

Фасадное остекление

Остекление фасадов может быть «тёплым» или «холодным».

При "теплом" варианте применяется профиль с терморазрывными вставками из полиамида, армированного стекловолокна.

"Холодный" профиль, заполненный одинарным стеклом применяется, как правило, для выполнения декоративного остекления.

В любом случае, фасадное остекление должно выполнятся с учетом всех норм проектирования, архитектурных требований, снеговых и ветровых нагрузок.

Способы крепления стеклопакетов

Существует несколько способов крепления стеклопакетов в несущем алюминиевом каркасе:

Стоечно-ригельные системы

Стоечно-ригельные СПК используется для остекоения высотных зданий, светопрозрачных крыш, зимних садов. монтируются такие СПК снаружи, стеклопакеты также монтируются и крепятся снаружи.

Стоечно-ригельные системы могут быть:

  Стеклопакеты Внешний вид витражей
Классические Стандартные, с прижимной планкой и декоративной крышкой. Чётко фрагментированные витражи.
Структурные Особо изготовленные. Крепятся к алюминиевому каркасу витражей с помощью специального крепежа - «винта», и особых фасадных герметиков, стойких к атмосферному воздействию, которые также выполняют и роль фиксатора. Витражи зданий имеют единую зеркальную поверхность, тонко "расчерченную" по контурам стеклопакетов.
Псевдоструктурные Стандартные, крепятся прижимной планкой меньших размеров. Декоративная крышка отсутствует.
Полуструктурные Особо изготовленные. Крепление сочетает классический вариант и структурное остекление


Метод построения фасада определяется на стадии проектирования с учетом строительных и физических параметров здания.

Спайдерное (планарное) остекление

При спайдерном или планарном остеклении (Spider от англ.– паук) применяется точечное крепление. Рамные детали отсутствуют. Ограждающие конструкции более прозрачные, выглядит такое решение менее массивным.

Светопрозрачная кровля, зенитные фонари

Светопрозрачная кровля и зенитные фонари позволяют максимально наполнить светом внутренние помещения зданий, создается ощущение дополнительного объема, воздушности Кроме того, это позволяет организовать дополнительную вентиляцию и экономить на освещении.

Зенитные фонари - сложные конструкции с технической точки зрения. Не зависимо от формы (плоская стеклянная крыша или сложной формы) конструкция должна выдержать ветровую, снеговую нагрузку, быть герметичной и выглядеть эстетично. Поэтому предъявление повышенных требований к прочности, надежности и герметичности является оправданным.
