Алгоритм действий при разработке проекта фасада:

1. Испытания анкеров

Проведение натурных вырывных испытаний фасадных анкеров необходимо для определения допустимой несущей способности анкера для конкретной стены.

Этот показатель ни в коем случае нельзя путать с разрушающей или предельной нагрузкой анкера на вырыв!

Допустимая нагрузка значительно меньше разрушающей, и именно допустимую нагрузку следует учитывать при производстве прочностных расчетов навесной фасадной системы!

На результаты теста влияет не только тип анкера, но и материал, из которого изготовлена стена фасада. Важнейшими характеристиками является пустотность, пористость, прочность на излом. Также при проведении испытания фасадов желательно учитывать циклическую ветровую нагрузку на вентилируемые фасады.

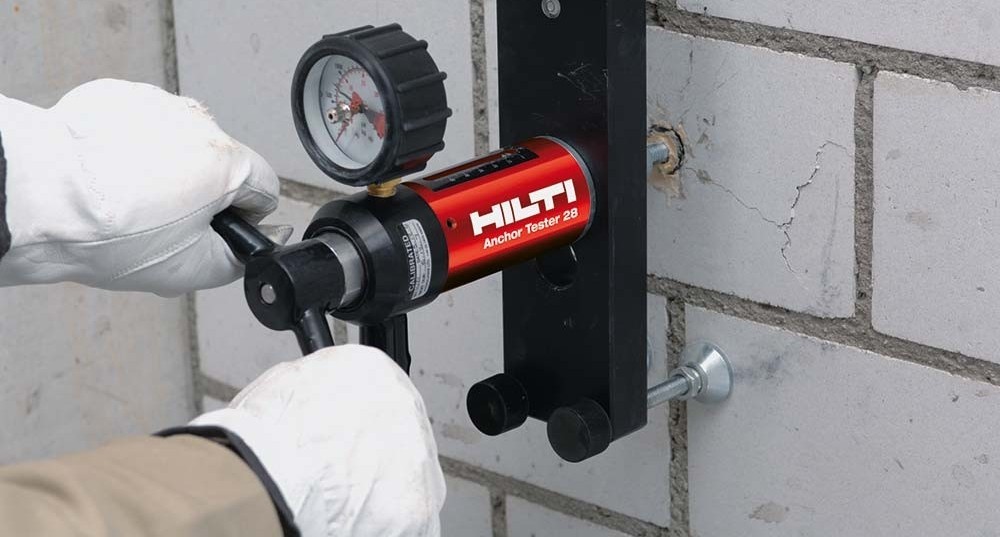

Исыпытание фасадных анкеров на вырыв

Алгоритм испытания.

Непосредственная проверка проводится при помощи тестового домкрата, оборудованного захватной конструкцией. Она закрепляется на анкере и измеряет усилие, необходимое для его разрушения. Если смещение анкера или разрушения несущей основы не произошло, то испытание следует считать пройденным. Если показатели манометра достаточны для крепежа этого типа анкера, то анкеры можно считать подходящими.

Поэтапная нагрузка.

При проведении натурных вырывных испытаний анкеров осуществляется поэтапное прикладывание нагрузки на конструкцию, которое  позволяет получить наиболее точные результаты испытаний.

НА КАЖДОЙ СТУПЕНИ ИСПЫТАНИЯ ПРИКЛАДЫВАЕМАЯ НАГРУЗКА ДОЛЖНА СОСТАВЛЯТЬ НЕ БОЛЕЕ 10% ОТ КОНТРОЛЬНОЙ.

Выдерживание.

На каждой ступени конструкция должна быть выдержана под нагрузкой 5-10 минут для определения её надёжности.

Тщательный сбор результатов.

В начале и конце каждого этапа нагружения измерительными приборами фиксируются все деформации конструкции или её отдельных элементов.

Тщательное соблюдение вышеописанного алгоритма позволяет сделать определение усилия вырыва анкера максимально точным.

2. Расчет на прочность и износостойкость

Прочностной расчет выполняется для определения оптимальных размеров и типов кронштейнов, крепежа, направляющих профилей, а также оптимального расстояния между кронштейнами.

При этом учитываются все нагрузки, действующие на фасадную систему:

  • Собственный вес облицовки
  • Расположение фасадной системы над уровнем земли
  • Тип местности
  • Ветровая нагрузка в районе расположения и влияние ветра на различные зоны фасадной системы
  • Нагрузка от облединения в районе расположения
  • Снеговые нагрузки в районе расположения (в случае если облицовка выполнена с наклоном)
3. Геодезическая съемка фасадов (при необходимости)

Проект навесной вентилируемой фасадной системы может быть выполнен на основании архитектурных и обмерных чертежей здания. Но гораздо больше и точнее информацию можно получить из геодезической съемки.

Геометрия всех узлов, вертикальность и симметричность оконных проемов, дверей, «завал стены» - в результате высокоточных измерений при съемке заказчик получит полное и точное представление о конструктиве объекта.

4. Узлы

Разработка материалов и размеров крепежных элементов проводится с учетом, как рекомендаций производителей фасадной системы, так и на основе заключений экспертизы конкретного объекта. Кроме этого, учитывается реальный ассортимент крепежных деталей.

5. Схема раскладки облицовки навесного вентилируемого фасада

Элементы облицовки фасада должны быть распределены, как с точки зрения колористики, так и с учетом технических особенностей объекта, а так же пожарной безопасности. При разработке схемы раскладки будут учтены все ньюансы, подобран размер материала, расчитана величина руста между элементами.

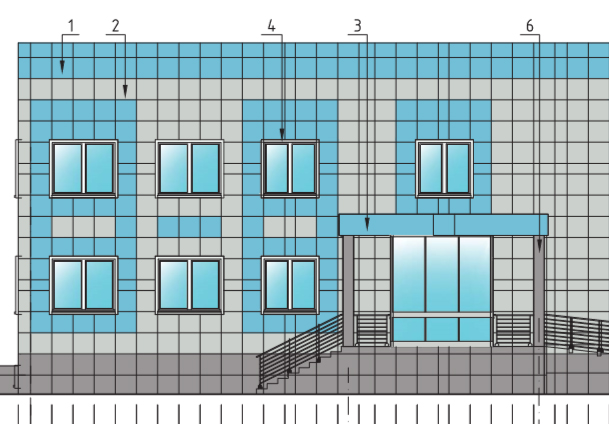

Раскладка облицовки фасада

6. Схемы монтажа кронштейнов и направляющих

Наглядное представление видов элементов и мест их крепления на фасаде -  полное руководство действий для монтажной бригады.

7. Подсчет спецификаций

Проект фасадной системы обязательно содержит полный расчет количества всех необходимых материалов и комплектующих - спецификацию элементов фасадной системы.

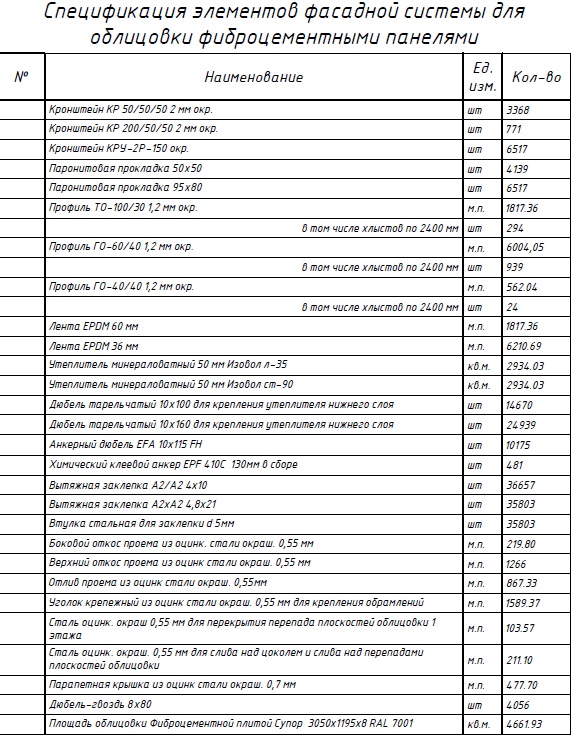

Спецификация фасадной системы
